Cabine de Barramentos
Entrada e distribuição de energia para potências acima de 1000 kVA conforme LIG-BT 2014 (Eletropaulo).

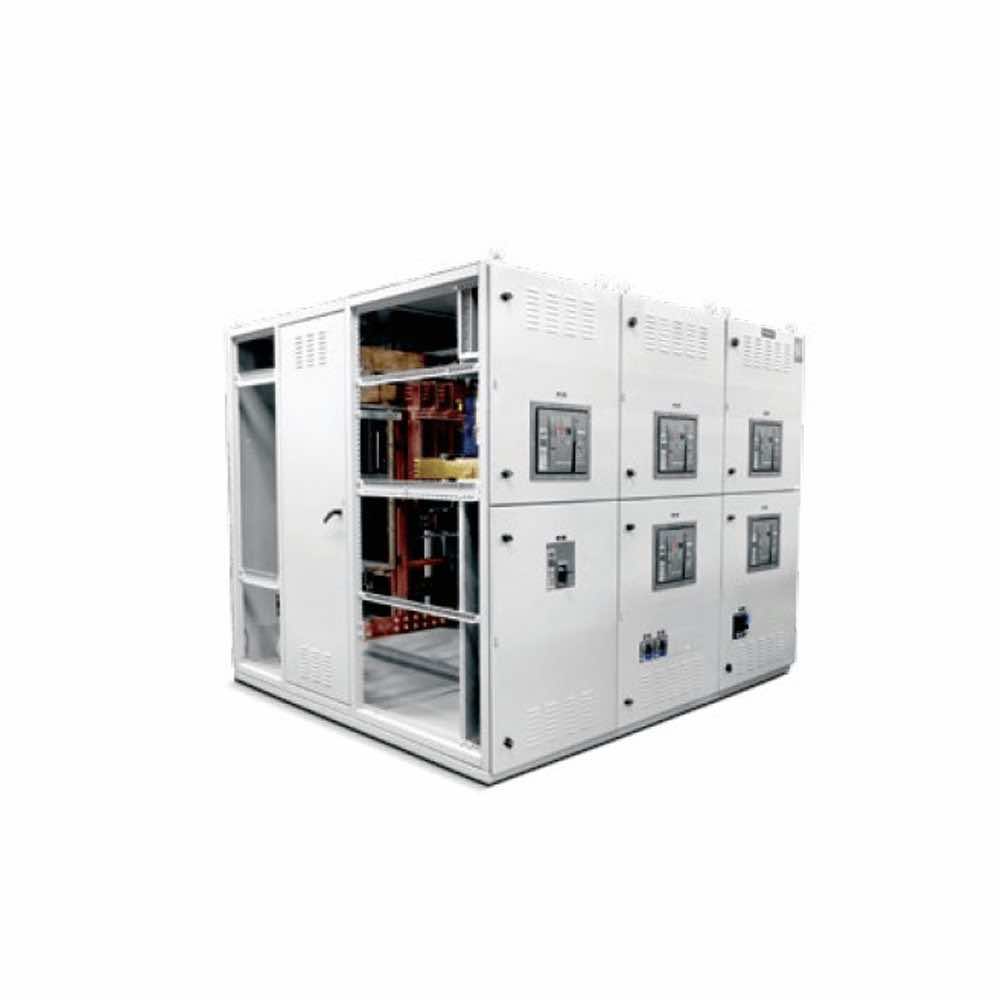

A Cabine de Barramentos (CB) da NOVEMP é uma solução segura e eficiente para a alimentação elétrica de edifícios residenciais, comerciais e industriais, especialmente em instalações de alta corrente. Projetada para atender ligações acima de 2850 A, pode ser customizada para atender demandas específicas de cada projeto.
Construída com aço carbono e acabamento de alta durabilidade, a cabine oferece proteção IP-34 para instalações internas e IP-65 para ambientes externos, garantindo resistência contra poeira e umidade. Sua estrutura modular facilita a manutenção e permite uma instalação otimizada conforme as exigências das concessionárias de energia.
Principais características:
✔️ Corrente nominal de até 6000 A
✔️ Capacidade de ruptura de até 200 kA
✔️ Tensão nominal 3Ø-380/220 V + N + PE – 60 Hz
✔️ Dimensões padrão A = 2100 mm, L = 1600 mm, P = 1900 mm
✔️ Estrutura robusta com tratamento anticorrosivo e pintura eletrostática
A NOVEMP garante qualidade certificada, utilizando tecnologia de ponta para oferecer soluções confiáveis e de alto desempenho.
Equipamento desenvolvido para alimentar conjuntos de edifícios residenciais e comerciais hoje utilizados para atender ligações acima de 2850 A – podendo atender inferiores à mencionada, se preferir. A cabine de barramento permite trabalhar com fornecimento de energia elétrica em tensão secundária através de uma rede de distribuição aérea ou subterrânea, no sistema estrela neutro, com 220/127 Volts ou 208/120 Volts.
- Correntes nominais, comerciais, até 6000 A
- Capacidade de ruptura até 200 kA
- Grau de proteção – IP-34, Norma NBR IEC 60529
- Entrada e saída de cabos ou barras, superior ou inferior, padrão
- Dimensões A = 2100 mm, L = 1600 mm, P = 1900 mm
- Tensão Nominal 3Ø-380/220 V + N + PE – 60 Hz
- Corrente Nominal 3000 A
- Tensão de Comando 220 Vca
- Corrente suportável de curta duração 100 kA (simétrica), pode estender até 200 kA
- Características construtivas: 1
- Grau de proteção instalação abrigada IP-34
- Grau de proteção instalação ao tempo IP-65
- Entradas e saídas de cabos, superior/inferior, (para instalação abrigada)
- Entradas e saídas de cabos, inferior, (para instalação ao tempo
- Cabos de energia, (força e comando), não halogenados (LSØH)
- Armário auto-portante, fixação no piso
- Construção em aço carbono (estruturas e porta) pintado e placas de montagem galvanizadas ou conforme solicitação do cliente
- Tratamento da superfície de aço carbono, com jateamento até o metal branco. Pintura de acabamento eletrostática a pó ou liquido
- Cor externa padrão Munsell N 6,5 – NBR-11003
- À disposição no local de instalação
- Facilita o manuseio e acesso aos seus componentes pela parte frontal
- Apresentado este modelo, porém pode ser elaborado conforme solicitação do cliente
Características específicas das linhas
| CB | ||
|---|---|---|
| Máxima corrente do barramento principal (In) | A | 6000 |
| Máxima corrente suportável de curta duração (Icw) | kA | 90 |
| Máxima corrente de crista (Ipk) | kA | 200 |
| Grau de proteção para instalação abrigada (NBR-IEC-60529) | IP | 34 |
| Grau de proteção para instalação ao tempo | IP | – |
| Modelos disponíveis com certificação TTA (consulte-nos) | – | |
| Componentes fixos | • | |
| Componentes extraíveis | – | |
| Autoportante – fixação em piso | • | |
| Fixação em parede ou de sobrepor | – | |
| Alimentação com barramentos blindados | • | |
| Alimentação por cabos (inferior ou superior) | • | |
| Formas de separação interna NBR-IEC-60439-1 (7.7) | ||
| 1 | • | |
| 2a | • | |
| 2b | – | |
| 3a | – | |
| 3b | – | |
| 4a | – | |
| 4b | – | |
| Ensaios de tipo realizados conforme NBR-IEC-60439-1 | Limites de elevação de temperatura | |
| Propriedades dielétricas e distâncias de escoamento e isolação | ||
| Corrente suportável de curto-circuito e eficácia do circuito de proteção | ||
| Funcionamento mecânico | ||
| Grau de proteção | ||
| Ensaios de rotina no laboratório NOVEMP | Medição da resistência de isolação | |
| Ensaio dielétrico (tensão aplicada) até 100kV | ||
| Verificações dimensionais verificação da qualidade da pintura | ||
| Funcionamento eletro-mecânico | ||
