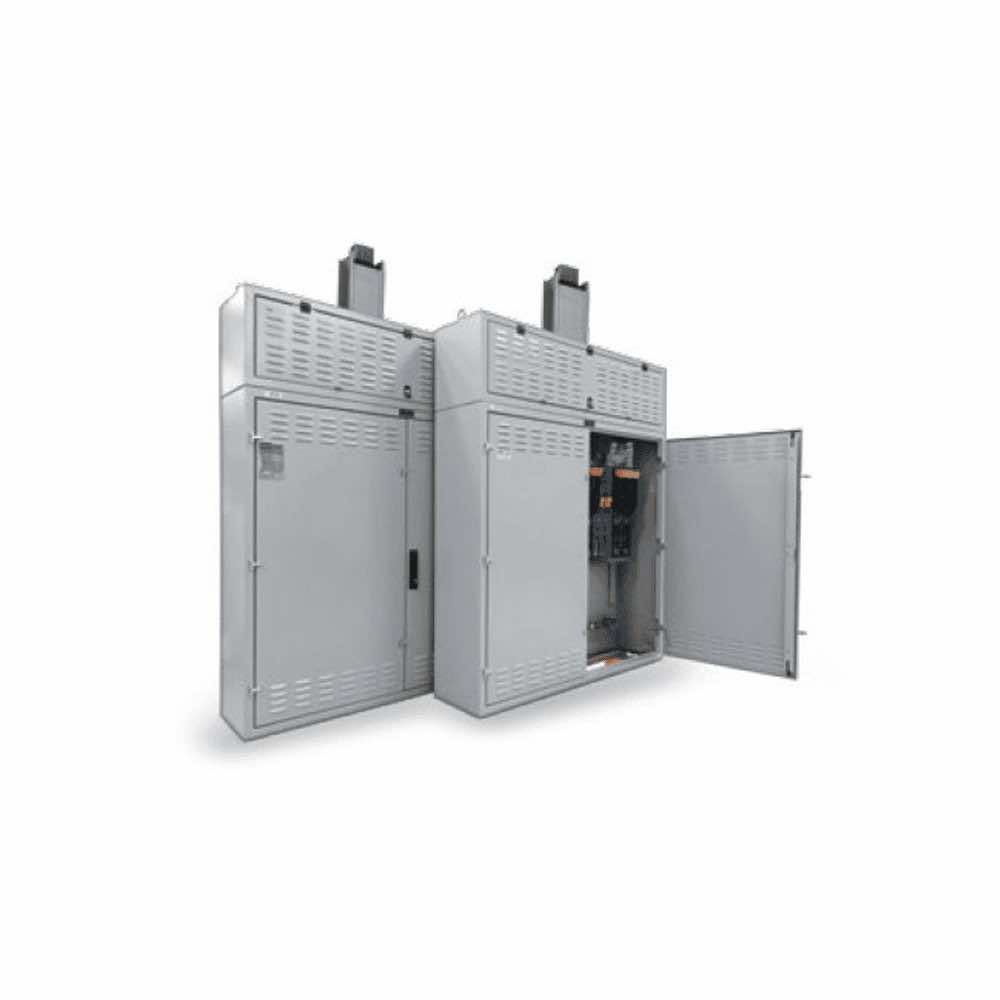

QDC

Entrada e distribuição de energia para potências até 1000 kVA conforme LIG-BT 2014 (Eletropaulo).

Entrada e distribuição de energia para potências até 1000 kVA conforme LIG-BT 2014 (Eletropaulo).

Características específicas das linhas

QDC
Máxima corrente do barramento principal (In) A 2600
Máxima corrente suportável de curta duração (Icw) kA 65
Máxima corrente de crista (Ipk) kA 143
Grau de proteção para instalação abrigada (NBR-IEC-60529) IP 21
Grau de proteção para instalação ao tempo IP
Modelos disponíveis com certificação TTA (consulte-nos)
Componentes fixos
Componentes extraíveis
Autoportante – fixação em piso
Fixação em parede ou de sobrepor
Alimentação com barramentos blindados
Alimentação por cabos (inferior ou superior)
Formas de separação interna NBR-IEC-60439-1 (7.7)
1
2a
2b
3a
3b
4a
4b
Ensaios de tipo realizados conforme NBR-IEC-60439-1 Limites de elevação de temperatura
Propriedades dielétricas e distâncias de escoamento e isolação
Corrente suportável de curto-circuito e eficácia do circuito de proteção
Funcionamento mecânico
Grau de proteção
Ensaios de rotina no laboratório NOVEMP Medição da resistência de isolação
Ensaio dielétrico (tensão aplicada) até 100kV
Verificações dimensionais verificação da qualidade da pintura
Funcionamento eletro-mecânico

Aplicação

Somente um produto com a qualidade oferecida pela Novemp fornece alternativas para alimentar conjuntos de edifícios residenciais e comerciais até 2600 A. Desenvolvido para ambientes com espaços restritos, o Quadro de Distribuição Compacto QDC permite trabalhar com fornecimento de energia elétrica em tensão secundária através de uma rede de distribuição aérea ou subterrânea, no sistema estrela neutro, com 220/127 Volts ou 208/120 Volts.

Correntes nominais, comerciais, até 2624 A, (Imax =2850 A).

Capacidade de Ruptura até 65kA.

Grau de proteção – IP-2x.

Entrada e saída de cabos ou barras, superior ou inferior, padrão.

Para entradas ou saídas superiores, por cabos ou barras é necessária uma
caixa de acoplamento (CABB).

Condições Gerais

A utilização dos Quadros de Distribuição Compactos será permitida somente para atendimento de consumidores cujo nível de curto-circuito no ponto de entrega não ultrapasse o limite de 65 kA simétrico.

Nota: Somente será aceito nos empreendimentos a utilização de Quadro de Distribuição Compacto QDC devidamente homologado pela AES Eletropaulo (seguindo integralmente as prescrições do C.T. N.o 12), cuja lista de fabricantes encontra-se publicada no site www.aeseletropaulo.com.br.

Processos para aprovação

O projetista deverá apresentar para aprovação na AES Eletropaulo, por ocasião da abertura da solicitação de atendimento técnico:

1. Diagrama unifilar do QDC, detalhando os circuitos de entrada e saída do barramento, quantidade de chaves, capacidades dos fusíveis e as dimensões dos barramentos, identificações das chaves conforme C.T. N.o 12.

2. A localização exata do(s) Quadro(s) de Distribuição Compacto(s).

3. Vista da instalação detalhando a fixação do mesmo e a chegada de eletrodutos/cabos e o posicionamento com relação as demais caixas.

Dimensões

Os tamanhos e dimensões padronizadas para o QDC estão indicados na tabela 7.1 do C.T. 12 da AES Eletropaulo:

Tamanho QDC Tipo 10 15 21 Modular (n)-15MBV
Largura (mm) 1000 1500 2100 Nota 1
Altura (mm) 1400 1400 1400
Prof. (mm) 350 350 350
Quantidade de Chaves 6 10 16 Nota 2

Nota 1: A largura total, resultante da somatória da largura de ‘n’ QDC 15 de entrada, é variável em função do número de quadros associados.

Nota 2: A quantidade de chaves pode variar em função do número de QDC 15 associados e os tipos de chaves utilizadas.

Dados Técnicos

CARACTERÍSTICAS ELÉTRICAS DO CONJUNTO QDC 10, 15, 21 E MODULAR
Tensão nominal de operação (Ue) 690 V
Tensão nominal de isolamento (Ui) 800 V
Tensão suportável nominal de impulso (Uimp) 8 KV
Corrente nominal (In) 630 A / 850 A / 1500 A / 2100 A / 2850 A
Corrente suportável nominal de curta duração (Icw) 35 kA / 65 kA
Corrente suportável nominal de crista (Ipk) 73,5 kA / 143 kA
Fator nominal de diversidade 1
Frequência nominal 60 Hz
CARACTERÍSTICAS ELÉTRICAS DO CONJUNTO QDC 10, 15, 21 E MODULAR
Grau de proteção P 20
Vida útil mecânica 1600 manobras
Temperatura ambiente para trabalho -25oC até 55oC
Resistência a forác de impacto 15 até 30 kg
Resistência mecânica das portas 50 N por 3 s
Resistência mecânica contra objetos pontiagudos 20 J
Fator nominal de diversidade 1
EPS da tinta Munsell N 6.5 75 um

Códigos e Dimensões Padronizadas

Código Dimensões externas
(LxAxP)
Quantidade de Chaves 100 mm Capacidade*
QDC 10 06 030 1000 x 1400 x 350 mm 06 150 a 225 kVA
QDC 15 10 040 1500 x 1400 x 350 mm 10 300 kVA
QDC 15 10 080 1500 x 1400 x 350 mm 10 500 kVA
QDC 15 10 120 1500 x 1400 x 350 mm 10 500 a 750 kVA
QDC 21 16 080 2100 x 1400 x 350 mm 16 500 kVA
QDC 21 16 200 2100 x 1400 x 350 mm 16 750 a 1000 kVA
QDC M2 20 200 3000 x 1400 x 350 mm 20 750 a 1000 kVA
QDC M3 30 200 4500 x 1400 x 350 mm 30 750 a 1000 kVA

* Para efeito de projeto deve-se seguir integralmente o C.T. N.o 12, observando-se as demandas dos transformadores para aplicações aéreas ou subterrâneas.

CABB Caixa para Acoplamento

Código Dimensões externas
(LxAxP)
Quantidade
de Chaves
Capacidade*
CABB 10 1000 x 1400 x 350 mm 06 150 a 225 kVA
CABB 15 1500 x 1400 x 350 mm 10 300 kVA
CABB 21 1500 x 1400 x 350 mm 10 500 a 750 kVA

A caixa de acoplamento CABB é indicada para a alimentação de barramento blindado no QDC. Trata-se de uma caixa de passagem com altura mínima de 400mm e dispositivos para lacre a fim de possibilitar a conexão por barramento blindado.

Acessórios

Código Descrição
I.QDC 416 Isolador para barras do QDC 10
I.QDC 496 Isolador para barras do QDC 15, 21 e modular
Código Descrição
BC.QDC 100 Cobertura para espaços vazios de 100mm
BC.QDC 136 Cobertura para espaços vazios de 136mm
